| Место происхождения | Цзянсу, Китай |
| Фирменное наименование | Guangda |
| Сертификация | DNV, BV, Rina, ISO, GL, ABS, LR ,CCS ,PED |

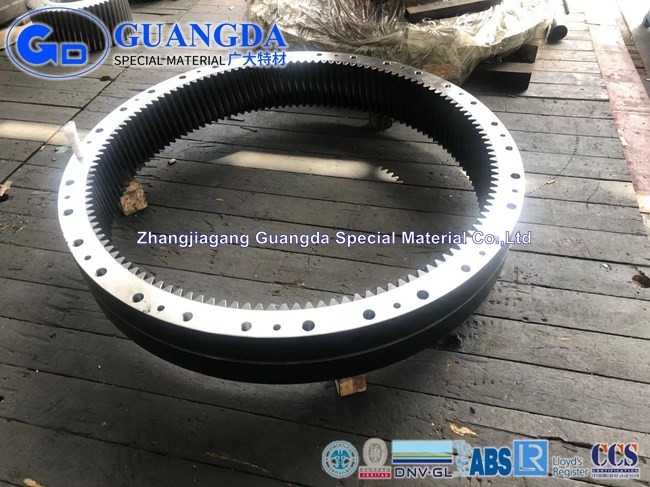

Подгонянная зубчатая передача внутреннего кольца высокой точности для планетарной коробки передач
Поковки ветряных турбин для химического состава 42CrMo4
| Стандарт | Наименование стали | Число | С | Си | Мн | п | С | Кр | Мо | ни |
| EN10083 | 42CrMo4 | 1,7225 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,025 | ≤0,035 | 0,90-1,20 | 0,15-0,30 | - |
| EN10083 | 42CrMoS4 | 1,7227 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,025 | 0,02-0,04 | 0,90-1,20 | 0,15-0,30 | - |
| Стандарт | Наименование стали | Число | С | Си | Мн | п | С | Кр | Мо | ни |
| EN10250 | 42CrMo4 | 1,7225 | 0,38-0,45 | ≤0,4 | 0,60-0,90 | ≤0,035 | ≤0,035 | 0,90-1,20 | 0,15-0,30 | - |
Поковки для ветряных турбин Спецификация прецизионных шестерен
| Внутренние шестерни и внутренние шлицы | |||
| Фрезерование | Формирование | скрежетание зубами | |
| Макс. внешний диаметр | 5000мм | 2400мм | 5000мм |
| Максимальная ширина лица | 2200мм | 1100мм | 2200мм |
| Максимальный модуль | М35 | М24 | М35 |
| Уровень AGMA/уровень DIN | DIN3962 КЛАСС 8 | DIN3962 КЛАСС 8 | DIN3962 КЛАСС 4 |
| Обработка поверхности зуба | Ra3.2 | Ra3.2 | Ра0,4 |
| Максимальный угол спирали | +30°/-45° | 0° | ±45° |
Типы прецизионных шестерен
| |
Планетарная передача Планетарные передачи, также называемые эпициклическими зубчатыми передачами, используются в сложных устройствах, требующих плавной передачи крутящего момента, таких как трансмиссии и автомобильные трансмиссии.Цилиндрическая шестерня, используемая планетарными шестернями, называется «солнечной шпорой», которая окружена тремя с лишним внешними шестернями, называемыми планетарными шестернями. |
| |
Внутреннее снаряжение Планетарные передачи, также называемые эпициклическими зубчатыми передачами, используются в сложных устройствах, требующих плавной передачи крутящего момента, таких как трансмиссии и автомобильные трансмиссии.Цилиндрическая шестерня, используемая планетарными шестернями, называется «солнечной шпорой», которая окружена тремя с лишним внешними шестернями, называемыми планетарными шестернями. |
| |
Цилиндрическое прямозубое колесо Цилиндрическое зубчатое колесо, также называемое прямозубым зубчатым колесом, является самым простым типом зубчатого колеса.Прямосторонняя вдоль оси шестерни, с прямыми зубьями на одной оси.Другие типы прямозубых зубчатых колес передают движение и крутящий момент в поперечном направлении благодаря совместимости с другими параллельными зубчатыми колесами.Такие шестерни являются основными компонентами планетарных передач. |
| |
Сплайн Шестерня Шлицевые шестерни имеют цилиндрическую или стержнеобразную форму с прямыми зубьями, что позволяет им передавать движение в поперечном направлении путем установки внутри внутренних устройств или шестерен. |
| |
Винтовая передача Косозубые шестерни — это быстро вращающиеся шестерни, способные эффективно и плавно выдерживать большие нагрузки.Они имеют зубья, наклоненные к оси вала и расположенные в виде спирали, отсюда и название.Косозубые шестерни более тихие, чем многие другие зубчатые колеса, в том числе прямозубые, они популярны в приложениях, в которых действуют как радиальные, так и осевые нагрузки. |
| |
Двойная косозубая шестерня Двойные косозубые зубчатые колеса представляют собой тип косозубого зубчатого колеса, в котором две винтовые поверхности расположены рядом друг с другом с зазором между ними.Углы спирали на каждой грани одинаковы, но противоположны.Использование двойного косозубого зубчатого колеса снижает осевые нагрузки и обеспечивает еще большее перекрытие зубьев и более плавную работу. |
Основное преимущество прецизионных зубчатых передач-Завершенная цепочка поставок
| Плавка | Мощность плавки 500 000,00 т/год.С собственной плавильной линией из углеродистой стали, нержавеющей стали, легированной стали и специальной стали. |
| Ковка | Мощность ковки 300 000,00 тонн/год.Имея собственные профессиональные ковочные прессы мощностью 5000 тонн, 4500 тонн, 4000 тонн, 3600 тонн, 2000 тонн, 1000 тонн и станки для прокатки колец, мы можем сами производить ковочные заготовки. |
| Черновая обработка | Токарное, фрезерное, расточное оборудование для черновой обработки различных видов более 100 комплектов |
| Прецизионная обработка | С самым передовым и современным оборудованием PAMA, Gleason, Danobat, Kehren, Nicolas, Pierto carnaghi для прецизионной обработки, включая зубодолбежную, зубофрезерную, зубошлифовальную и т. д. |
| Линия термообработки | С собственным профессиональным оборудованием для термообработки для отжига, нормализации, отпуска, QT, изотермического отжига, снятия напряжения, азотирования, науглероживания, цементации и т. Д. |
| Обработка поверхности | Усовершенствованные средства нанесения покрытий, такие как очистка под высоким давлением, пескоструйная обработка и термическое напыление.Полная возможность обработки поверхности. |
| осмотр | UT, MT, с зубоизмерительным прибором Gleason и трехкоординатным детектором Hexagon |
О Гуанда
Guangda является одним из ведущих производителей зубчатых колес в Китае. Мы производим зубчатые колеса различных размеров для различных применений на различных платформах.у нас есть опыт и ресурсы, необходимые для удовлетворения потребностей вашего бизнеса.Вы можете рассчитывать на то, что наши инженеры и группы контроля качества изготовят высококачественные шестерни, которые вам нужны.
Мы стремимся превзойти ваши потребности в технологиях производства зубчатых колес от начала до конца.Независимо от того, требуются ли вашему проекту такие услуги, как полное проектирование, прототипирование, предварительная подготовка и производство зубчатых колес, компания Gear Motions обладает опытом, позволяющим справиться с каждым этапом процесса производства зубчатых колес в соответствии с вашими потребностями.
Вся продукция производится с использованием самого передового и современного оборудования PAMA, Gleason, Danobat, Kehren, Nicolas, Pierto carnaghi и эффективной технической команды с акцентом на рентабельное производство. Guangda стремится к совершенству и инновациям с жестким контролем качества и самыми передовыми технологиями. в отрасли.
Guangda имеет глубокое и длительное сотрудничество с NGC, Voith, Flender и ZF для поставки деталей коробки передач.На китайском рынке сталь для ветряных турбин Guangda занимает первое место в Китае по мощности, качеству и доле рынка. И Guangda является крупнейшим поставщиком деталей коробки передач для трех крупнейших клиентов в мире NGC, ZF и Siemens.
Кольцевая шестерня, зубчатый венец коробки передач, кольцевая шестерня, кольцевая шестерня, зубчатое кольцо, внутреннее зубчатое кольцо
Зубчатый венец деталей главной передачи экскаватора высокого качества
Зубчатый венец планетарного редуктора
Индивидуальный высокоточный внутренний зубчатый венец для планетарной коробки передач
Ветроэнергетика Внутреннее зубчатое кольцо
